汽车线束逆变点焊机概述：

　　2.1设备组成

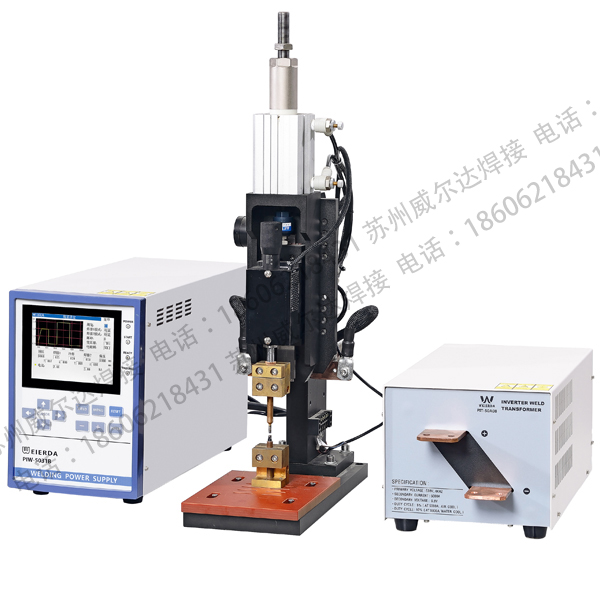

　　线束逆变精密点焊机1套，主要包括逆变控制器、逆变变压器、适用于线束熔接机构1套。

　　2.2主要功能

　　用于不同线径的多股线的熔接，研究电阻熔接制备工艺。

　　2.3主要技术指标

　　(1)设备功率：7 KW;工作电压：单相220V;/设备额定功率：18 KW;工作电压：3相380V;

　　(2)逆变变压器最大输出电流：5000A(3%);

　　(3)变压器空载电压：9.8±0.2V;(按照3相380V输入设计，实际误差与电网电压误差有关联)

　　(4)控制器逆变频率：1K.2K.4KHZ;(可根据要求定制频率，标配为2K)

　　(5)精密逆变点焊机控制器显示方式：LCD 彩屏;

　　(6)输出控制方式：3种，分别为次极定电流、次极定电压、次极定功率;

　　(7)各输出设定范围：定电流：0.80-5.00KA;定电压：0.10-9.99V;定功率：00.5-10.0KW;

　　(8)最大额定输出电流：12%(2000A)、7%(4000A);

　　(9)时间设定范围：预压：0000-9999ms;缓升1、 缓升2 ：0-100ms;焊接1、 焊接2 ：0-300ms;缓降1、 缓降2 ：0-100ms;冷却：0-100ms;保持：0000-9999ms;

　　(10)通讯接口：RS485;

　　(11)I/O 接口数量：40;

　　(12)可存储焊接规范：63;

　　(13)变压器冷却方式：风冷;(根据要求在风冷基础上已经加上水冷，当负载持续率超出风冷范围可以使用水冷，需自行配置温控水箱)

　　总之,汽车线束等部品焊接时,应该选用精密逆变点焊机, 含焊接机头一台以及适用于线束熔接的夹具三套。焊接机头参数：加压范围 ，5-28 Kg ;电极行程，20mm;最大电极距离，81mm;电极直径φ8mm;气压部选配件。线束熔接的夹具，定制，适用于0.5-2.0平方毫米的多股铜线。(焊接机头因需根据工艺要求来设计，根据工艺要求的需要和调试结果，部分参数 会有细节上的变更，不影响使用)。
