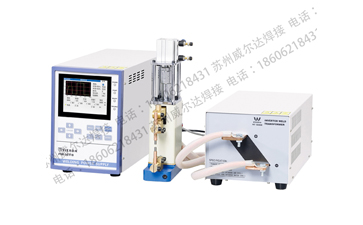

精密逆变点焊电源PIW-500B简单介绍

  精密逆变点焊电源PIW-500B实际上就是一款变频焊接电源，频率在1000HZ-8000HZ.主要应用在电子元器件的焊接，典型用户为马达，电池，继电器，汽车线束，开关触点，放电管等等领域。也是自动化焊接厂家和焊接专机厂家优先选择的一款设备。

精密逆变点焊电源PIW-500B 产品特点

  1、LCD彩屏中文显示，操作简单易懂

  2、次级【定电流】【定电压】【定功率】及混合模式

  3、初级【定电流】【定脉宽】

  4、实时检测显示焊接电流，电压，功率，电阻等数据和波形

  5、丰富的I/O接口，与PC或PLC进行通讯，适合自动化对接

  6、可与通道分配器连接，实现多通道焊接（一个主机连接最多5个变压器）

精密逆变焊接电源逆变原理图

逆变焊接电源PIW-500B产品优势
  1、直流方波输出，可设置电流缓升缓降，波形平整，逆变频率2K-8K可以根据客户需求定制，无交流过零点电流不连续的缺陷，热量集中，提高了焊接热效应。
  2、由32位单片机控制，具有初级定电流，次级定电流，定电压，定功率，定脉宽占空比，同时对电流，电压，功率，电阻，占空比进行监控。
  3、采用目前主流的桥式逆变技术，稳定节能可靠。
  4、具有电流异常，监控值超限，过热等报警，并且通过I/O输出，提高焊接品质。
  5、硬件自我保护功率，本公司所设计的产品，均采用厚膜保护，外部异常情况下，智能切换IGBT模块的驱动信号，增强系统保护功率。
  6、多段多次加热设定，电流缓升缓降功能，中间冷却功能，多段重复功率，适合复杂焊接过程，复杂功率的需求。
  7、63组参数存储，方便多种焊接品种的使用
  8、强大的外部通讯功能：外部PLC可以通过8421码调用任何一组程序，具有焊接结束，故障，计数，良品与不良品判断，RS232数据通讯接口，适合自动化焊接。
  9、强大的数据处理功能，采用目前市场主流的32位ARM芯片，外加逻辑处理器控制，运算速度大幅提高。
  10、响应速度快，采用了1K,4K,8KHZ的逆变频率，有交流和储能焊机从原理上难以超越的优势，同时也远远领先国内其他同行。

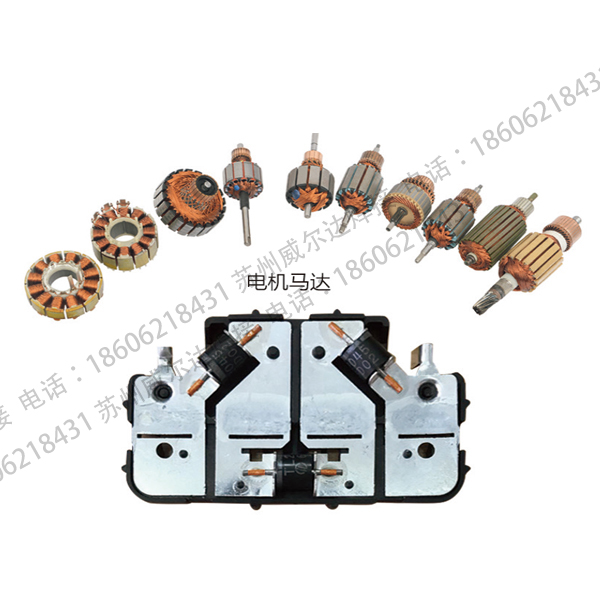

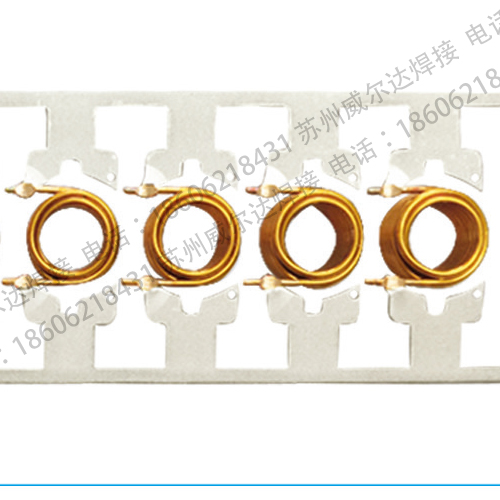

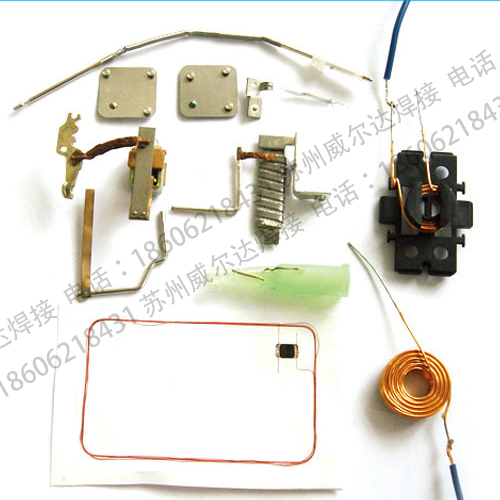

精密逆变焊接电源应用实例




逆变焊接电源PIW-500B功率参数
