精密漆包线点焊机型号：WTA-1000A

　　1、精密漆包线点焊机电源输出原理：

　　苏州威尔达精密漆包线点焊机的主机由晶体管焊接电源WTA-1000A构成，它是从本质上来说，就是一台电流和时间都可控的储能点焊机，它具有储能点焊机电流爬升速度快的优点，同时因为采用了MOSFET高频开关，所以时间控制精度可以达到微秒级别，所以它最终具有储能点焊机和高频点焊机的双重优点，同时对环境无污染、循环寿命长等特点，该款晶体管点焊机电源内部以32位ARM芯片模块为核心，外围加控制保护电路，主电路采用功率半导体模块作调整元件，控制电路使用数字化自动跟踪调节、限流保护等现代电子技术，能达到恒压、恒流充电功能，而且充电电压可调，在电容放电后快速实现电容的自动充电。同时让每一次的输出都非常稳定。

　　2、精密漆包线点焊机焊接过程原理：

　　该款漆包线点焊机的最大特点是能直接焊接漆包线，该功能主要是通过一种特殊结构的焊头来完成，焊头由两片导电性能很好的金属粘在一起组成，是采用高温合金作为电极，两片金属中间是绝缘的，只有在尖端的地方有一个接触，这个接触形成一个很小的电阻，焊头的底端是平整光滑的。当压力装置把焊头压在漆包线上的时候，压力会不断加大，当漆包线对焊头的反作用力达到设定的焊接压力(可以选配压力传感器)时就会触发一个脉冲电流，电流的时间很短，一般在几毫秒到十几毫秒之间，大小约几十到三百安倍，根据实际焊接情况进行调整，电流从焊头底端流过，在焊头尖端的接触电阻会发热并产生电火花，这个热量能把漆包线的漆皮去掉并且大量的热量会传递到漆包线的内部的铜线上。与此同时，另一部分电流会从焊头底端流过被烧掉漆皮的铜线，铜线本身也在发热，铜线在短期内温度达到熔点前的熔融状态，在压力的作用下和底下的金属形成新的熔核，通过这个过程漆包线就与金属基底连接了起来。因为是金属间的直接连接，所以不需要加填充焊料或者辅助材料。目前广泛应用在各类型的电子线圈，比如喇叭，耳机，音圈，继电器线圈，IC卡线圈等等领域的焊接。

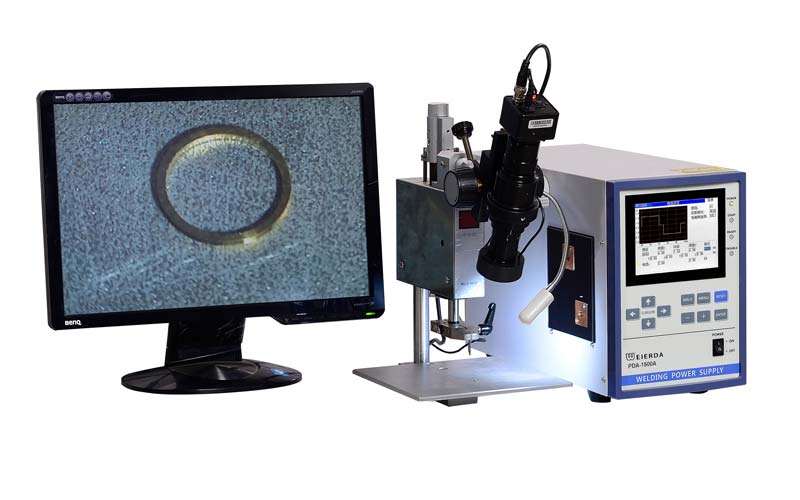

　　3、精密漆包线点焊机细节图：

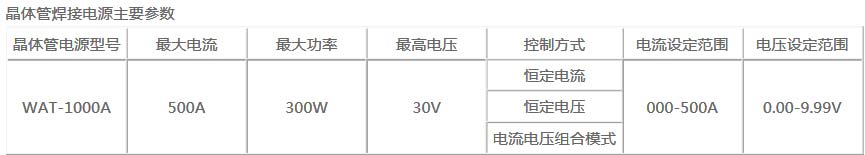

　　4、精密漆包线点焊机焊接电源功率参数描述：

　　5、总结：

　　1、焊点细小牢固，能满足细小位置的焊接要求;

　　2、采用单面点焊方法，减少不良品;

　　3、产品一致性好，焊点大小一致;

　　4、无需要焊接辅助材料，不产生废气废物，节能环保;

　　5、直径在0.02mm-0.2mm之间的漆包线，均可以采用精密漆包线点焊机焊接。
