精密点焊机电路板设计中的基本原则



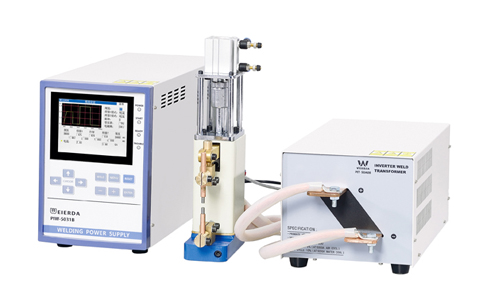

　　精密点焊机在设计生产过程中，印制电路板(PCB板)是电路设计中往往容易忽视的过程，由于很少把印制电路板的电特性考虑到电路中去，所以由此造成的影响对电路是十分有害的如果印制电路板设计合理，将会明显减小电磁干扰，PCB板布线时应注意以下几点：

　　1、电路中的电流环路应保持最小;

　　2、信号线和回线应尽可能接近;

　　3、使用较大的地平面以减小地线阻抗;

　　4、电源线和地线应相互接近;

　　5、在多层电路板中，应把电源面和地平面分开;

　　精密点焊机的电路板的制造涉及许多材料和工艺过程，以及各种规范和标准。其设计处理则应符合GB4588.3—88《印制电路板设计和使用》。该标准规定了印制电路板设计和使用的基本原则、要求和数据等。它对印制电路板的设计和使用起着指导作用。

　　精密点焊机电路的单面板制造简单，装配方便，适用于一般电路要求，如果印制电路板的布局设计合理，可以明显提高电路的抗干扰能力。当进行单面板或双面板布线时，最快的方法是先人工布好地线，然后将关键信号，如高速时钟信号或敏感信号，靠近它们的地回路先布置，最后对其他电路进行布线。为了使布线从一开始就有一个明确的目的，在电路图上应给出尽量多的信息。这包括以下几点：

　　1、不同功能模块在线路板上的位置要求;

　　2、敏感器件和I/O接口的位置要求;

　　3、线路图上应标明不同的地线，以及对关键连线的要求;

　　4、标明哪些地方不同的地线可以连接起来，哪些地方不允许连接起来;

　　5、哪些信号线必须靠近地线;

　　总之，在给精密点焊机设计电路板的时候，必须考虑精心的迹线(印制板上的铜箔导线)设计，可以在很大程度上减少迹线阻抗造成的干扰。当频率超过数千赫兹时，导线上的阻抗主要由导线电感决定，细而长的回路导线呈现高电感(典型的值为10nH/cm)，其阻抗随频率的增加而增加，如果设计处理不当，将引起共阻抗耦合。
